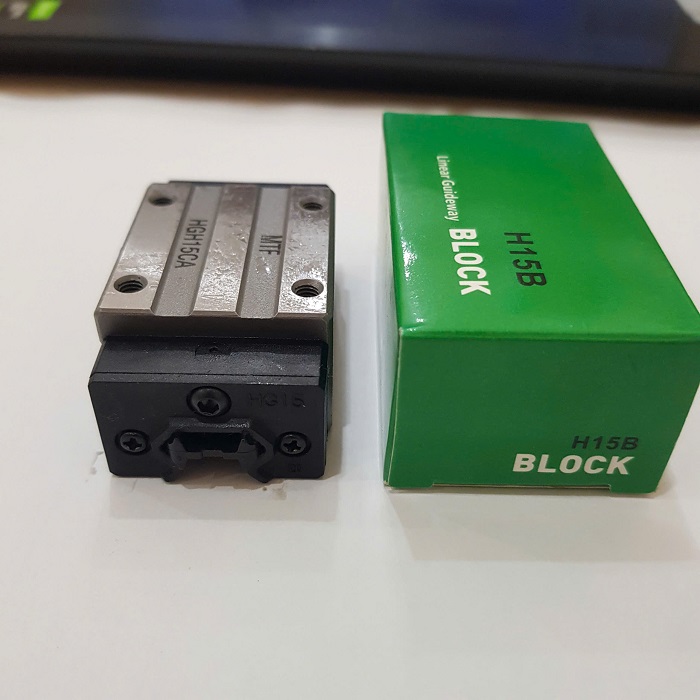

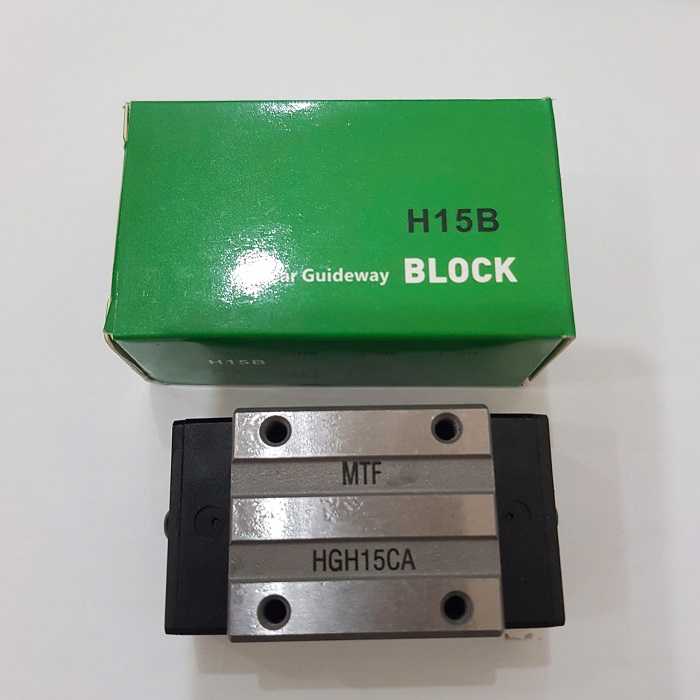

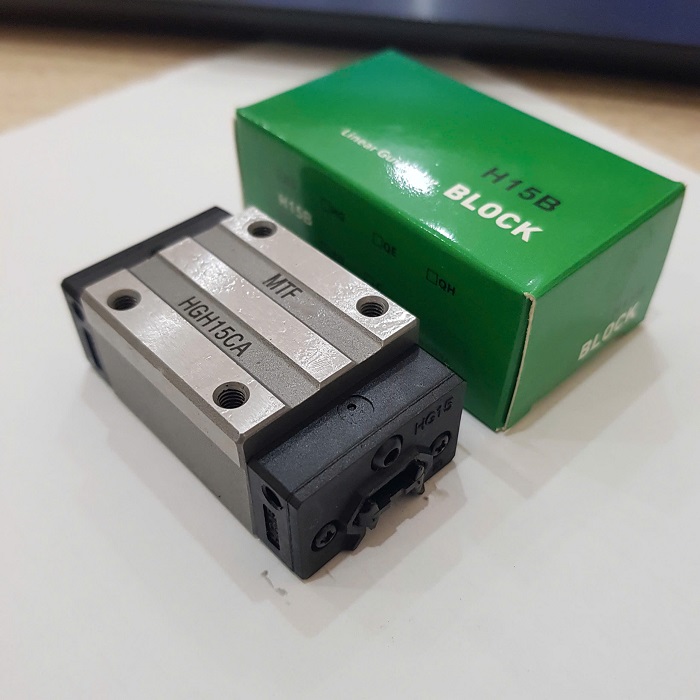

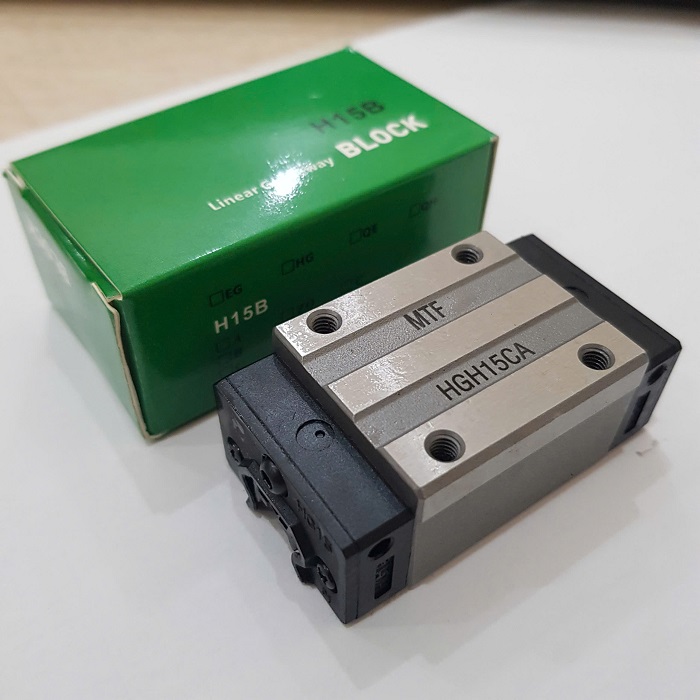

1. Giới thiệu tổng quan con trượt vuông HGH15CA
Con trượt vuông HGH15CA thuộc dòng bi trượt dẫn hướng tải nặng tiêu chuẩn (Heavy Load Ball Guideway – HG Series). Đây là dòng linh kiện cơ khí chính xác được ứng dụng phổ biến hàng đầu trong ngành chế tạo máy công cụ, máy CNC và các hệ thống dây chuyền tự động hóa công nghiệp hiện đại.
Dòng HGH15CA được thiết kế với cấu trúc 4 hàng bi thép tuần hoàn chịu tải tiếp xúc góc 45 độ theo kiểu rãnh tròn (Circular-arc groove design). Kết cấu cơ khí này mang lại khả năng chịu tải trọng và độ cứng vững đồng đều theo cả 4 hướng (tải hướng xuống, tải kéo ngược lên và hai hướng tải ngang bên hông). Đặc biệt, tính năng tự định tâm (Self-aligning capability) giúp hấp thụ sai số gia công lắp đặt bề mặt, duy trì chuyển động êm ái, nhẹ nhàng và chính xác tuyệt đối.
Tại METROFA, sản phẩm Con trượt HGH15CA và thanh ray HGR15 luôn sẵn kho số lượng lớn tại Hà Nội và Bắc Ninh, hỗ trợ kỹ thuật chuyên sâu và giao hàng hỏa tốc trên toàn quốc.
2. Bảng thông số kỹ thuật kích thước chi tiết con trượt HGH15CA
Con trượt HGH15CA là loại khối trượt vuông hẹp (High Square Type), bắt bu-lông từ trên xuống qua các lỗ ren được gia công chính xác trên thân khối trượt:
| Model con trượt | Chiều cao tổng H (mm) | Bề rộng thân W (mm) | Chiều dài khối L (mm) | Tâm lỗ B x C (mm) | Lỗ ren bắt bu-lông M x l | Bề rộng ray WR (mm) | Chiều cao ray HR (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|---|---|
| HGH15CA | 28 | 34 | 61.4 | 26 x 26 | M4 x 7 | 15 | 15 | 0.18 |
Thông số thanh ray dẫn hướng tiêu chuẩn HGR15R:
- Bề rộng ray (WR): 15 mm
- Chiều cao ray (HR): 15 mm
- Bước khoảng cách tâm lỗ bu-lông (P): 60 mm
- Khoảng cách từ mép cắt đến tâm lỗ đầu tiên (E): 20 mm
- Bu-lông cố định thanh ray: M4 x 16 (bắt từ trên xuống) hoặc lỗ ren M5 (loại HGR15T bắt dưới lên)
- Trọng lượng ray: 1.45 kg/m
3. Tải trọng định mức & Khả năng chịu mô-men xoắn
Nhờ rãnh bi tôi cứng bề mặt đạt 58 – 62 HRC, con trượt HGH15CA sở hữu độ bền mỏi vượt trội và khả năng kháng biến dạng đàn hồi cực cao:
| Model | Tải trọng động C (kN) | Tải trọng tĩnh C0 (kN) | Mô-men tĩnh MR (N.m) | Mô-men tĩnh MP (N.m) | Mô-men tĩnh MY (N.m) |
|---|---|---|---|---|---|
| HGH15CA | 11.38 | 16.97 | 140 | 120 | 120 |
Ghi chú kỹ thuật:
- MR: Khả năng chống mô-men uốn lật ngang quanh trục dọc thanh ray (Rolling moment).
- MP: Khả năng chống mô-men lật dọc trước – sau (Pitching moment).
- MY: Khả năng chống mô-men xoay ngang quanh trục đứng (Yawing moment).
4. Cấu tạo cơ khí & Bản vẽ kỹ thuật con trượt HGH Series
Cấu tạo con trượt HGH15CA gồm các thành phần cơ khí đồng bộ:
- Khối thân trượt (Block Body): Chế tạo từ thép hợp kim chịu lực cường độ cao, xử lý nhiệt luyện tôi cứng bề mặt rãnh lăn bi đạt độ cứng vững tối đa.
- Cụm tuần hoàn bi (Circulation System): Thiết kế 4 hàng bi cầu tuần hoàn khép kín qua các ống dẫn nhựa kỹ thuật chống mài mòn, triệt tiêu ma sát và tiếng ồn vận hành.
- Hệ thống phớt chắn bụi (Dustproof System): Phớt chắn bụi 2 đầu (End Seal) kết hợp tấm cạo bụi kép bảo vệ tuyệt đối rãnh trượt khỏi mạt kim loại, bụi gỗ và bụi đá.
- Đầu bôi trơn (Lubricator): Trang bị núm vú tra mỡ ren M6 ở đầu khối trượt, hỗ trợ bơm mỡ định kỳ trực tiếp vào các rãnh tuần hoàn bi nhanh chóng.
Sơ đồ cấu tạo cơ khí chi tiết con trượt HGH Series

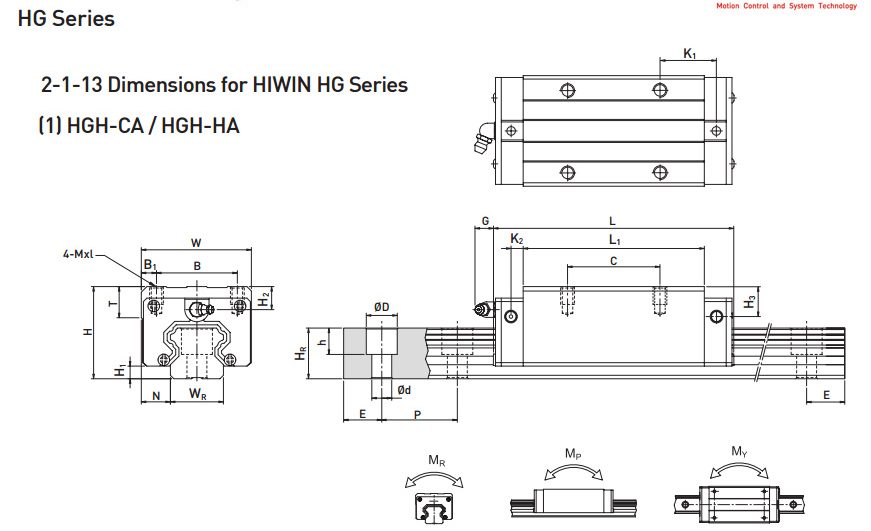

Bản vẽ kích thước hình học chuẩn xác con trượt dòng HGH-CA
Bảng tra cứu thông số kỹ thuật kích thước và tải trọng dòng HG Series
5. So sánh mã tương đương giữa các hãng sản xuất
Con trượt HGH15CA được sản xuất theo kích thước chuẩn hóa quốc tế ISO / DIN, có thể hoán đổi lắp ghép hoàn toàn tương đương với các dòng con trượt tải nặng của các hãng tên tuổi:
| Thương hiệu | Mã sản phẩm tương đương | Chiều cao H (mm) | Bề rộng W (mm) | Khoảng cách tâm lỗ (mm) | Tính tương thích |
|---|---|---|---|---|---|
| TIÊU CHUẨN ISO | HGH15CA | 28 | 34 | 26 x 26 | Chuẩn gốc |
| CPC | HRC15MN / HRC15ML | 28 | 34 | 26 x 26 | Hoán đổi 100% |
| PMI | MSA15A | 28 | 34 | 26 x 26 | Hoán đổi 100% |
| THK | SHS15C / HSR15A | 28 | 34 | 26 x 26 | Hoán đổi 100% |
| TBI Motion | TRH15VN | 28 | 34 | 26 x 26 | Hoán đổi 100% |
6. Ưu điểm nổi bật của con trượt vuông HGH15CA tại METROFA
- Khả năng tự định tâm (Self-aligning): Tự động triệt tiêu và bù trừ các sai lệch hình học bề mặt gá đặt, giúp cơ cấu trượt vận hành mượt mà, không bị kẹt cứng.
- Độ cứng vững 4 hướng đồng đều: Thiết kế góc tiếp xúc 45 độ giúp khối trượt chịu lực đều đặn khi chuyển động ở mọi góc nghiêng, góc đứng hoặc treo ngược trần.
- Tuổi thọ vận hành bền bỉ: Trong điều kiện bôi trơn tốt và che chắn bụi đạt chuẩn, tuổi thọ làm việc của con trượt có thể đạt tới hơn 80.000 giờ hoạt động liên tục.
- Chuyển động tốc độ cao êm ái: Tốc độ di chuyển tối đa lên đến 3 – 5 m/s mà vẫn giữ độ rung động cực thấp và tiếng ồn êm dịu.
7. Ứng dụng thực tế của con trượt HGH15CA
- Máy phay CNC & Máy tiện cơ khí: Dẫn hướng bàn máy gia công chi tiết chính xác, khuôn mẫu kim loại.
- Máy cắt Laser Fiber & Plasma CNC: Dẫn hướng trục X, Y và Z di chuyển nhanh với gia tốc cao, đảm bảo đường cắt sắc sảo, không ba via.
- Máy chế biến gỗ công nghiệp: Máy phay router CNC nhiều đầu, máy cưa bàn trượt tự động.
- Cánh tay robot & Băng chuyền tự động hóa: Hệ thống xếp dỡ pallet tự động, đồ gá kiểm tra linh kiện điện tử.
8. Hướng dẫn lắp đặt & Bảo dưỡng định kỳ chuẩn kỹ thuật
- Kiểm tra mặt phẳng lắp đặt: Làm sạch bụi bẩn, dầu rỉ trên bàn máy và thanh ray trước khi cố định thanh ray HGR15 bằng bu-lông M4.
- Sử dụng cờ-lê lực: Siết bu-lông bắt ray từ tâm ra hai đầu theo lực siết quy chuẩn từ 3.5 – 4.5 N.m để tránh cong vênh ray.
- Bơm mỡ định kỳ: Định kỳ bơm mỡ bổ sung sau mỗi 100 km hành trình hoạt động hoặc từ 3 – 6 tháng/lần tùy môi trường làm việc bụi bẩn. Dùng mỡ chịu cực áp gốc Lithium chất lượng cao.
9. Câu hỏi thường gặp (FAQ) & Chính sách cam kết chất lượng
1. Con trượt HGH15CA sử dụng thanh ray dẫn hướng tiêu chuẩn nào?
Trả lời: Con trượt HGH15CA sử dụng thanh ray dẫn hướng HGR15R (bắt bu-lông M4x16 từ trên xuống) hoặc HGR15T (bắt ren M5 từ dưới lên). Kích thước bề rộng ray tiêu chuẩn WR = 15 mm, chiều cao ray HR = 15 mm, bước lỗ bắt bu-lông P = 60 mm.
2. Sự khác biệt giữa con trượt HGH15CA và HGW15CC là gì?
Trả lời: HGH15CA là loại khối trượt vuông hẹp (High Square Type – bề rộng W = 34 mm, chiều cao tổng thể H = 28 mm), bắt bu-lông từ trên xuống qua lỗ ren trên thân con trượt. Còn HGW15CC là loại có mặt bích rộng (Flange Type – bề rộng W = 47 mm, chiều cao tổng thể H = 24 mm), cho phép bắt ốc từ trên xuống hoặc từ dưới lên qua tai bích.
3. Có thể thay thế con trượt HGH15CA bằng con trượt hãng khác không?
Trả lời: Hoàn toàn được. Dòng HGH15CA tuân theo kích thước tiêu chuẩn quốc tế, có thể thay thế tương đương hoàn toàn với con trượt CPC HRC15MN, PMI MSA15A, THK SHS15C hoặc TBI TRH15VN với cùng chiều cao lắp H = 28 mm và bước lỗ bu-lông 26 x 26 mm.
4. METROFA hỗ trợ cắt thanh ray HGR15 nguyên thanh 4m như thế nào?
Trả lời: METROFA nhập khẩu trực tiếp ray dẫn hướng HGR15 chiều dài tiêu chuẩn 4 mét và nhận cắt chia thanh theo đúng kích thước máy yêu cầu của quý khách hoàn toàn miễn phí, mài phẳng 2 đầu mép cắt chuẩn xác 100%.
10. Thông tin liên hệ & Báo giá con trượt HGH15CA chính thức tại METROFA
Quý khách hàng, quý doanh nghiệp và các xưởng chế tạo máy tự động hóa đang có nhu cầu tư vấn kỹ thuật chuyên sâu, nhận bản vẽ CAD 2D/3D hoặc yêu cầu báo giá tốt nhất cho sản phẩm Con trượt vuông HGH15CA và thanh ray HGR15, xin vui lòng liên hệ trực tiếp với METROFA theo thông tin chính thức dưới đây:
- Đơn vị phân phối: CÔNG TY CỔ PHẦN METROFA – Nhà nhập khẩu và phân phối thiết bị tự động hóa, ray trượt bi, con trượt công nghiệp chính hãng
- Hotline / Zalo hỗ trợ kỹ thuật & Báo giá: 0977 848 386 / 0886 828 181 / 0968 696 598
- Website chính thức: https://metrofa.com
- Email tiếp nhận: [email protected] / [email protected]
- VPGD & Trụ sở Hà Nội: Số 39, LK5, Khu đô thị tổng cục 5, Yên Xá, Phường Thanh Liệt, TP Hà Nội
- VPGD Bắc Ninh: Số 1, Đường Lý Anh Tông, Phường Võ Cường, TP Bắc Ninh
- Phạm vi giao hàng: Phân phối và hỗ trợ kỹ thuật trên phạm vi toàn quốc
METROFA cam kết mang lại sản phẩm chất lượng tiêu chuẩn, giá cả cạnh tranh cùng dịch vụ kỹ thuật chuyên sâu nhất cho mọi hệ thống tự động hóa!
