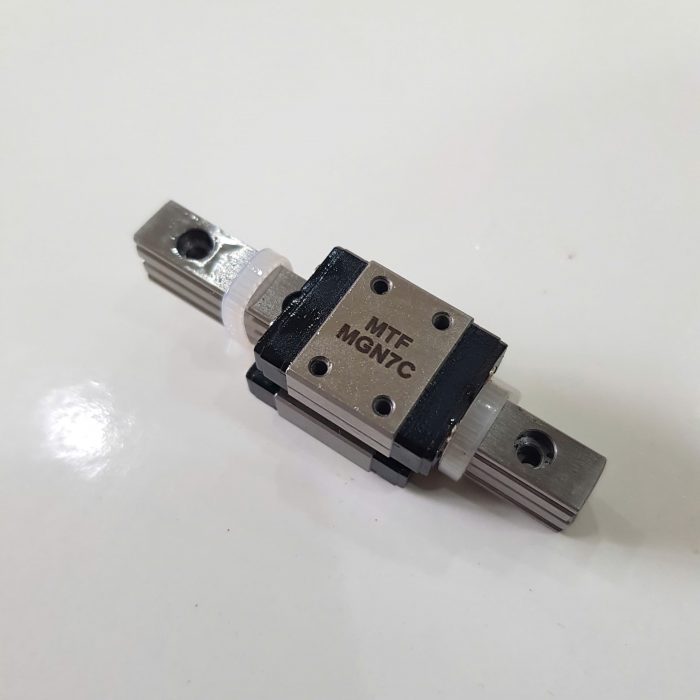

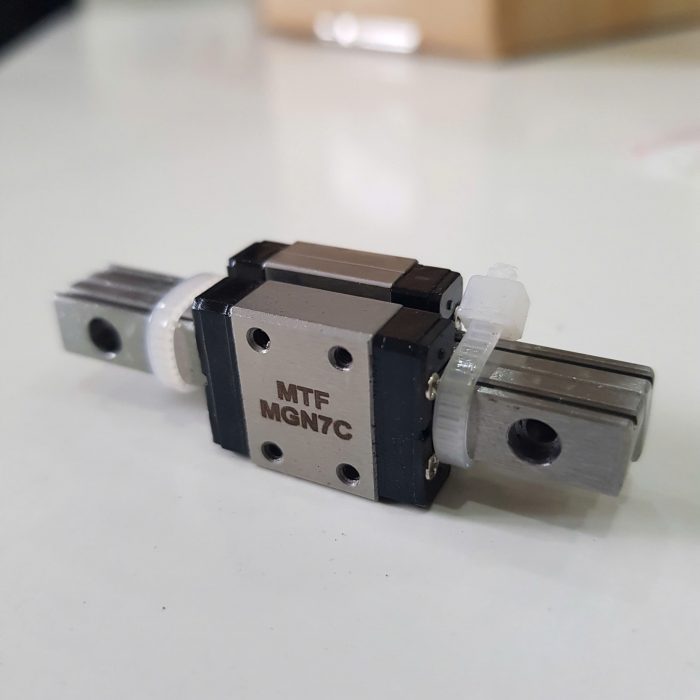

1. Giới thiệu tổng quan con trượt vuông mini MGN7C và MGN7H
Con trượt mini MGN7C và MGN7H thuộc dòng bi trượt dẫn hướng siêu nhỏ (Miniature Linear Guideway – MG Series). Đây là dòng linh kiện cơ khí chính xác được thiết kế chuyên dụng cho các hệ thống chuyển động tuyến tính thu nhỏ, đòi hỏi độ phân giải cao, kích thước siêu gọn nhẹ và chuyển động êm ái tuyệt đối.
Với kết cấu 2 rãnh bi tuần hoàn tiếp xúc góc kiểu Gothic (Gothic arch contact design), dòng con trượt MGN7 có khả năng chịu tải trọng và mô-men xoắn cân bằng theo cả 4 hướng (hướng đứng chịu tải xuống, hướng kéo ngược lên và hai hướng ngang vuông góc). Thiết kế này đem lại độ cứng vững kết cấu vượt trội dù kích thước tổng thể vô cùng nhỏ gọn.
Tại METROFA, các model con trượt vuông mini MGN7C và MGN7H luôn sẵn kho số lượng lớn, phục vụ tức thì cho các ứng dụng công nghệ cao: máy in 3D công nghiệp, máy khắc laser mini, thiết bị gắp đặt linh kiện điện tử (Pick & Place), hệ thống quang học, máy y tế và cánh tay robot tự động hóa phòng thí nghiệm.
2. Bảng thông số kỹ thuật kích thước chi tiết MGN7C & MGN7H
Dòng MGN7 được sản xuất theo 2 quy cách thân trượt chính: MGN7C (Standard Block – Khối tiêu chuẩn nhỏ gọn) và MGN7H (Long Block – Khối thân dài chịu tải cao). Dưới đây là bảng tra cứu kích thước hình học chuẩn xác theo Catalog kỹ thuật:
| Model con trượt | Chiều cao H (mm) | Bề rộng W (mm) | Chiều dài L (mm) | Khoảng cách lỗ B x C (mm) | Lỗ ren bắt ốc M x l | Bề rộng ray WR (mm) | Chiều cao ray HR (mm) | Trọng lượng (g) |
|---|---|---|---|---|---|---|---|---|
| MGN7C | 8 | 17 | 22.5 | 12 x 8 | M2 x 2.5 | 7 | 4.8 | 10 |
| MGN7H | 8 | 17 | 30.8 | 12 x 13 | M2 x 2.5 | 7 | 4.8 | 15 |
Thông số thanh ray dẫn hướng tương thích (MGNR7R / MGNR7T):
- Bề rộng ray (WR): 7 mm
- Chiều cao ray (HR): 4.8 mm
- Bước lỗ bắt bu-lông (P): 15 mm
- Khoảng cách từ mép ray đến tâm lỗ đầu tiên (E): 5 mm
- Bu-lông cố định thanh ray: M2 x 6 (loại MGNR7R bắt từ trên xuống) hoặc ren M3 bắt từ dưới lên (loại MGNR7T)
- Trọng lượng ray: 0.22 kg/m
3. Tải trọng định mức & Khả năng chịu mô-men xoắn
Nhờ hình học rãnh bi tôi cứng cao tần và thiết kế tuần hoàn tối ưu, con trượt MGN7 đảm bảo tỷ số giữa khả năng chịu tải trên thể tích đạt mức tối đa:
| Model | Tải trọng động C (kN) | Tải trọng tĩnh C0 (kN) | Mô-men tĩnh MR (N.m) | Mô-men tĩnh MP (N.m) | Mô-men tĩnh MY (N.m) |
|---|---|---|---|---|---|
| MGN7C | 0.98 | 1.24 | 4.70 | 2.84 | 2.84 |
| MGN7H | 1.37 | 1.96 | 7.64 | 6.76 | 6.76 |
Ghi chú kỹ thuật:
- MR: Mô-men uốn lật ngang quanh trục dọc của ray (Rolling moment).
- MP: Mô-men uốn dọc trục trước – sau (Pitching moment). Thân dài MGN7H có MP lớn hơn gấp 2.3 lần so với MGN7C.
- MY: Mô-men quay ngang quanh trục thẳng đứng (Yawing moment).
4. Cấu tạo cơ khí & Bản vẽ kỹ thuật con trượt mini MGN7
Khối con trượt MGN7 gồm các cụm chi tiết cơ khí tinh xảo:
- Thân khối trượt (Block Body): Chế tạo từ thép hợp kim chịu lực tôi cứng bề mặt (58 – 62 HRC) hoặc thép không gỉ (Inox 440C) chống oxy hóa và ăn mòn hóa chất vượt trội.
- Rãnh tuần hoàn bi thép (Circulation System): Hai rãnh bi đôi tiếp xúc 4 điểm góc 45 độ, hai đầu gắn nắp hồi bi bằng nhựa kỹ thuật chịu mài mòn giúp các viên bi tuần hoàn êm dịu, triệt tiêu tiếng ồn.
- Khung giữ bi (Retainer Wire): Tích hợp thanh thép giữ bi giúp các viên bi không bị bung rơi ra ngoài khi rút con trượt khỏi thanh ray dẫn hướng, cực kỳ thuận tiện cho quá trình tháo lắp bảo dưỡng.
- Tấm chắn bụi đầu (End Seal): Hai đầu con trượt được trang bị phớt làm kín ngăn mạt bụi siêu nhỏ, bảo vệ tuổi thọ rãnh bi và giữ mỡ bôi trơn lâu dài.
Bản vẽ cấu tạo và kích thước hình học chi tiết con trượt mini MGN Series
Bảng tra thông số kỹ thuật tiêu chuẩn dòng con trượt MGN
5. So sánh trực tiếp giữa phiên bản MGN7C và MGN7H
Để tối ưu hóa chi phí và hiệu suất khi thiết kế hệ thống máy, quý khách có thể dựa vào các tiêu chí so sánh chuyên sâu sau:
| Đặc tính so sánh | Con trượt MGN7C (Standard) | Con trượt MGN7H (Long / Heavy) |
|---|---|---|
| Chiều dài khối trượt (L) | 22.5 mm (ngắn gọn, tiết kiệm không gian) | 30.8 mm (thân dài hơn 8.3 mm) |
| Tải trọng định mức động/tĩnh | 0.98 kN / 1.24 kN | 1.37 kN / 1.96 kN (chịu tải tăng khoảng 40 – 58%) |
| Khả năng kháng mô-men MP/MY | 2.84 N.m | 6.76 N.m (kháng uốn lật trước sau tốt hơn 138%) |
| Trọng lượng bản thân | 10 g (siêu nhẹ, gia tốc nhanh) | 15 g |
| Ứng dụng phù hợp nhất | Trục máy nhẹ, cơ cấu di chuyển tốc độ cao, máy in 3D nhỏ | Trục Z, trục chịu tải nghiêng, hệ thống gắp linh kiện chính xác |
Bảng tra cứu mã tương đương giữa các hãng công nghiệp (CPC, PMI, WON, THK)
| Thương hiệu | Bản tiêu chuẩn (Standard) | Bản thân dài (Long Block) | Kích thước cơ sở (H x W) | Tính tương thích |
|---|---|---|---|---|
| Quy cách tiêu chuẩn (Mã gốc) | MGN7C | MGN7H | 8 x 17 mm | Chuẩn gốc |
| CPC (Đài Loan) | MR 7 MN | MR 7 ML | 8 x 17 mm | Hoán đổi 100% kích thước lắp gá |
| PMI (Đài Loan) | MSC 7 M | MSC 7 LM | 8 x 17 mm | Hoán đổi 100% kích thước lắp gá |
| WON (Hàn Quốc) | M 7 N | M 7 L | 8 x 17 mm | Hoán đổi 100% kích thước lắp gá |
| THK (Nhật Bản) | RSR 7 M | RSH 7 M | 8 x 17 mm | Quy cách tương đương |
6. Ưu điểm nổi bật của dòng bi trượt mini MGN7 tại METROFA
- Độ chính xác cấp vi mô: Dung sai lắp ghép chiều cao H và bề rộng W được kiểm soát chặt chẽ trong phạm vi ≤ 0.015 mm, đảm bảo chuyển động mượt mà và triệt tiêu độ rơ lỏng.
- Ma sát siêu thấp: Hệ số ma sát lăn chỉ từ 0.002 – 0.004 giúp hệ thống tiết kiệm năng lượng dẫn động, không sinh nhiệt thừa khi vận hành ở tốc độ cao liên tục.
- Tùy chọn thép không gỉ (SUS): Đáp ứng hoàn hảo các yêu cầu phòng sạch y tế, máy sản xuất chất bán dẫn hoặc môi trường có hơi ẩm, hóa chất ăn mòn.
- Sẵn sàng hoán đổi linh hoạt: Các con trượt và thanh ray MGN7 được chuẩn hóa kích thước dung sai hoán đổi, cho phép thay thế riêng khối trượt hoặc thanh ray mà không cần thay cả bộ.
7. Ứng dụng thực tế của con trượt MGN7C & MGN7H
- Máy in 3D & Máy khắc laser khổ nhỏ: Dẫn hướng trục X, Y và Z cho máy in 3D FDM/SLA cao cấp, giúp bản in sắc nét, không bị gợn sóng bề mặt.
- Dây chuyền sản xuất vi mạch bán dẫn: Lắp đặt trong máy dán chip SMT, máy kiểm tra quang học bo mạch tự động (AOI).
- Thiết bị y tế & Dược phẩm: Bơm tiêm điện tử định lượng tự động, máy phân tích máu, robot gắp mẫu sinh học.
- Thiết bị quang học & Kính hiển vi: Bàn trượt dịch chuyển mẫu vi mô theo các trục tọa độ X-Y với độ lặp lại chính xác dưới 1 micromet.
8. Hướng dẫn lắp đặt & Bảo dưỡng định kỳ chuẩn kỹ thuật
- Vệ sinh bề mặt lắp ghép: Dùng giẻ sạch không bụi lau sạch bề mặt bàn máy và ray trượt, kiểm tra độ phẳng đế gá trước khi định vị ray.
- Thao tác gắn con trượt vào ray: Tuyệt đối không ấn mạnh con trượt vào ray khi chưa thẳng hàng rãnh bi. Cần áp sát thanh ray vào gá nhựa dẫn bi có sẵn rồi nhẹ nhàng đẩy trượt con trượt sang ray.
- Lực xiết bu-lông tiêu chuẩn: Sử dụng bu-lông ren M2 xiết đều tay theo lực siết quy chuẩn từ 0.35 – 0.45 N.m.
- Bôi trơn định kỳ: Sử dụng mỡ màng bôi trơn chuyên dụng cho cơ cấu chính xác gốc Lithium. Tra mỡ bổ sung sau mỗi 100 km hành trình hoặc 3 – 6 tháng tùy cường độ hoạt động.
9. Câu hỏi thường gặp (FAQ) & Chính sách cam kết chất lượng
1. Con trượt MGN7C và MGN7H sử dụng thanh ray dẫn hướng nào?
Trả lời: Cả hai khối con trượt mini MGN7C và MGN7H đều lắp ghép tương thích hoàn toàn trên thanh ray dẫn hướng MGNR7R (bắt ốc trên xuống) hoặc MGNR7T (bắt ốc dưới lên) với bề rộng ray WR = 7 mm, chiều cao ray HR = 4.8 mm.
2. Khi nào nên chọn bản tiêu chuẩn MGN7C và khi nào nên chọn bản dài MGN7H?
Trả lời: Quý khách nên chọn MGN7C khi cơ cấu ưu tiên kích thước siêu nhỏ, trọng lượng nhẹ (10g) và hành trình ngắn. Chọn MGN7H khi cụm trục yêu cầu khả năng chịu tải trọng và mô-men xoắn lớn hơn (tải động 1.37 kN, tải tĩnh 1.96 kN).
3. Con trượt MGN7 có điểm gì khác biệt so với dòng MGW7?
Trả lời: Dòng MGN7 là con trượt mini khối hẹp tiêu chuẩn (bề rộng thân 17 mm, ray 7 mm), tối ưu cho không gian siêu hẹp. Dòng MGW7 là con trượt mini thân rộng (ray 14 mm), chịu mô-men lật ngang lớn hơn nhiều lần, phù hợp lắp ray đơn độc lập.
4. METROFA có dịch vụ cắt lẻ thanh ray MGNR7 theo kích thước máy yêu cầu không?
Trả lời: Có. METROFA hỗ trợ cắt thanh ray mini MGNR7 chính xác theo chiều dài bản vẽ yêu cầu hoàn toàn miễn phí, mép cắt phẳng mịn giúp luồn con trượt êm dịu, không rơi bi.
