1. Giới thiệu tổng quan con trượt vuông MSB15S và MSB15TS PMI

Con trượt MSB15S và MSB15TS là dòng linh kiện bi dẫn hướng tuyến tính dạng khối vuông thân lùn siêu nhỏ gọn (Compact Ball Guideway – Low Profile MSB Series) được nghiên cứu chế tạo bởi thương hiệu công nghiệp hàng đầu thế giới PMI (Precision Motion Industries, Inc. – Đài Loan). Dòng MSB Series được thiết kế đặc thù với chiều cao lắp ghép hạ thấp (H = 24 mm) và trọng lượng siêu nhẹ, chuyên dụng cho các hệ thống máy tự động hóa, bàn trượt máy gia công cơ khí chính xác, thiết bị y tế, máy in 3D và máy khắc laser mini đòi hỏi trọng tâm máy thấp để triệt tiêu quán tính rung lắc khi vận hành ở tốc độ cao.

Cơ cấu chịu tải của dòng MSB15 sở hữu 4 hàng bi thép tuần hoàn chịu góc tiếp xúc 45 độ đối xứng cân bằng hoàn hảo, giúp phân bổ đồng đều ứng suất tải trọng trên cả 4 hướng chuyển động: hướng nén thẳng đứng, hướng nâng kéo ngược và hai hướng xô ngang. Khả năng tự lựa căn chỉnh (Self-aligning) độc quyền của PMI hỗ trợ triệt tiêu và bù trừ hoàn hảo các sai lệch nhỏ về độ phẳng bề mặt lắp ghép, mang lại chuyển động tịnh tiến siêu êm ái, vận hành đầm chắc, triệt tiêu rung giật và kéo dài tuổi thọ cụm trục cơ khí.

Tại METROFA, chúng tôi phân phối chính hãng dòng con trượt vuông MSB15S và MSB15TS PMI với số lượng lớn sẵn kho, cung cấp đồng bộ thanh ray dẫn hướng MSB15R / MSB15U nguyên cây dài tới 4000 mm hoặc hỗ trợ chia cắt chuẩn xác theo bản vẽ cơ khí chế tạo máy, tuân thủ quy trình kiểm định kỹ thuật khắt khe, chính sách bảo hành chính hãng và dịch vụ giao hàng hỏa tốc trên toàn quốc.

2. Bảng thông số kỹ thuật kích thước chi tiết MSB15S & MSB15TS PMI

Dòng con trượt khối vuông PMI MSB15 được thiết kế theo 2 quy cách chiều dài khối trượt chuẩn công nghiệp: MSB15S (Khối vuông thân tiêu chuẩn – 4 lỗ bu-lông) và MSB15TS (Khối vuông thân ngắn gọn nhẹ – 2 lỗ bu-lông). Dưới đây là bảng thông số hình học chi tiết được trích xuất chính xác 100% từ Catalog kỹ thuật chính hãng PMI (Trang 41):

Thông số kỹ thuật thanh ray dẫn hướng tiêu chuẩn MSB15R / MSB15U:

• Bề rộng mặt ray (WR / W1): 15 mm
• Chiều cao thân ray (HR / H1): 12.5 mm (thấp hơn ray MSA15R có HR=15 mm)
• Bước khoảng cách tâm lỗ bắt ray (P): 60 mm
• Khoảng cách từ mép cắt đến tâm lỗ đầu tiên (E std.): 20 mm
• Quy cách lỗ bắt bu-lông trên thanh ray (D × h × d): 6 × 4.5 × 3.5 mm (ray MSB15R dùng bu-lông M3) hoặc 7.5 × 5.3 × 4.5 mm (ray MSB15U dùng bu-lông M4)
• Trọng lượng thanh ray dẫn hướng: 1.2 kg/m
• Chiều dài cây ray tiêu chuẩn tối đa: 4000 mm (hỗ trợ nối ray vô tận cho hành trình siêu dài)

3. Tải trọng định mức & Khả năng chịu mô-men xoắn linh hoạt

Khả năng chịu tải trọng và kháng mô-men uốn đa hướng của dòng con trượt khối vuông thân lùn MSB15S / MSB15TS đáp ứng hoàn hảo cho các chu trình chuyển động tịnh tiến nhẹ và tốc độ cao:

Ý nghĩa các chỉ số mô-men chịu lực:

• MR (Rolling moment): Khả năng kháng mô-men lật ngang quanh trục dọc ray. Chiều cao hạ thấp H=24 mm kết hợp bản ray 15 mm giúp cụm dẫn hướng giảm quán tính lật ngang khi đổi chiều tốc độ cao.
• MP (Pitching moment): Khả năng kháng mô-men uốn lật trước – sau dọc hành trình trượt. Bản tiêu chuẩn MSB15S đạt MP tĩnh 0.10 kN.m (tăng 150% so với bản ngắn MSB15TS), bảo đảm độ ổn định bàn máy khi chịu tải trọng di chuyển.
• MY (Yawing moment): Khả năng kháng mô-men xoay lắc ngang quanh trục đứng, bảo đảm độ thẳng tịnh tiến chính xác tuyệt đối trên suốt chu trình trượt.

4. Cấu tạo cơ khí & Bản vẽ kỹ thuật con trượt vuông PMI MSB15

Con trượt MSB15S / MSB15TS được sản xuất theo quy trình gia công tôi mài cơ khí chính xác hàng đầu của PMI Đài Loan:

• Khối thép hợp kim tôi cứng tôi thấm: Thép chịu lực chất lượng cao được xử lý nhiệt đạt độ cứng bề mặt 58 – 62 HRC, chống mài mòn xuất sắc và chịu va đập cơ học liên tục.
• Hệ thống tuần hoàn bi thép êm ái: Rãnh dẫn bi hồi tiếp khép kín sử dụng vật liệu polyme cao cấp tự bôi trơn, giảm chấn và giảm thiểu tối đa tiếng ồn khi vận hành ở tốc độ cao.
• Hệ thống phớt chắn bụi đa tầng (Dust Protection): Trang bị phớt làm kín hai đầu (End Seal) cùng tấm chắn đáy (Bottom Seal), ngăn ngừa triệt để mạt phoi kim loại, bụi đá và dung dịch làm mát xâm nhập vào rãnh bi.
• Đầu núm bơm mỡ tiêu chuẩn G-M4: Tích hợp núm vú bơm mỡ bôi trơn ren M4 ở mặt trước khối trượt, sẵn sàng kết nối vào hệ thống đường ống bơm mỡ dưỡng định kỳ của máy.

Các phiên bản con trượt vuông thân ngắn dòng MSB-TS PMI hoàn thiện cơ khí chính xác

Hình ảnh thực tế con trượt khối vuông tiêu chuẩn dòng MSB PMI Đài Loan chính hãng bề mặt mài sáng bóng

Hệ thống ray trượt và con trượt bi dẫn hướng tuyến tính dòng MSB chính hãng PMI Đài Loan

Sơ đồ phân bố kết cấu rãnh bi 4 hàng tiếp xúc 45 độ con trượt vuông dòng MSB PMI

Bản vẽ kỹ thuật 2D mô tả kích thước hình học khối trượt vuông dòng MSB PMI

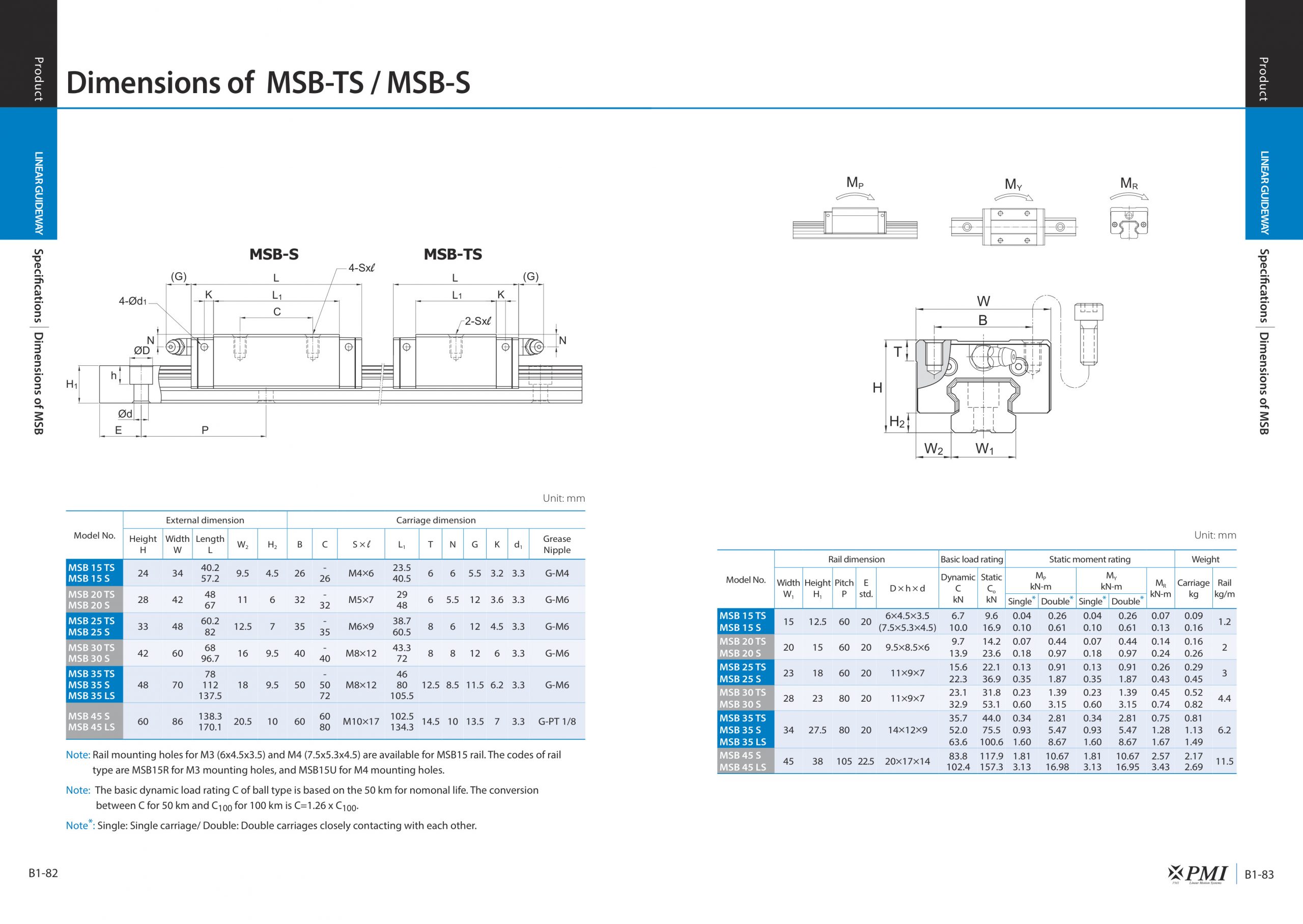

Bảng tra cứu kích thước hình học và tải trọng định mức con trượt khối vuông PMI dòng MSB-S / MSB-TS chính hãng độ nét cao

📥 TẢI CATALOG CHI TIẾT CON TRƯỢT PMI (PDF) CHÍNH HÃNG TẠI ĐÂY

5. So sánh mã tương đương kích thước giữa các thương hiệu

Con trượt khối vuông thân lùn PMI MSB15S và MSB15TS được sản xuất tuân thủ hoàn toàn theo tiêu chuẩn hình học lắp ghép quốc tế ISO, cho phép hoán đổi trực tiếp và lắp ghép đồng bộ với các mã con trượt khối vuông thân lùn cùng quy cách:

6. Ưu điểm vượt trội của con trượt khối vuông MSB15S & MSB15TS PMI

• Chiều cao lắp ghép hạ thấp (H = 24 mm): Thấp hơn so với dòng MSA15S (H = 28 mm), giúp hạ thấp trọng tâm cơ cấu chuyển động, triệt tiêu quán tính rung lắc khi chạy tốc độ cao.
• Trọng lượng siêu nhẹ chỉ 0.09 – 0.16 kg: Giúp cơ cấu chấp hành giảm tải trọng quán tính tối đa, cho phép động cơ servo bứt tốc hành trình cực nhanh.
• Tính năng tự lựa căn chỉnh (Self-aligning): Hấp thụ dung sai lắp ghép bề mặt đế máy, hạn chế kẹt bi và giúp cụm trượt tịnh tiến êm ru mượt mà.
• Độ chính xác và độ bền vượt thời gian: Cung cấp các cấp chính xác công nghiệp H, P cùng các cấp tiền tải tiêu chuẩn F0, F1, triệt tiêu khe hở cơ học và duy trì độ lặp lại cao.

7. Ứng dụng thực tế của con trượt khối vuông MSB15S & MSB15TS

• Máy in 3D công nghiệp & Máy quét 3D: Chuyển động nhẹ nhàng, êm ái và ít phát sinh tiếng ồn.
• Máy khắc laser mini & Máy làm bo mạch PCB: Cơ cấu dẫn động tịnh tiến nhanh, chuẩn xác và không có khe hở cơ học.
• Thiết bị y tế & Dây chuyền sản xuất điện tử: Vận hành chính xác, ổn định và bền bỉ trong môi trường phòng sạch.
• Robot bốc xếp tự động & Băng chuyền công nghiệp: Di chuyển các cụm chi tiết trong dây chuyền sản xuất tự động.

8. Hướng dẫn lắp đặt & Quy trình bảo dưỡng định kỳ

• Vệ sinh bề mặt lắp ghép: Cạo sạch ba via, tẩy sạch dầu chống gỉ trên mặt chuẩn vai máy và thanh ray MSB15R trước khi định vị con trượt.
• Lực xiết bu-lông chuẩn xác: Sử dụng cờ lê cân lực xiết bu-lông M3 cho ray MSB15R (lực xiết khoảng 1.8 – 2.0 N.m) hoặc M4 cho ray MSB15U (khoảng 4.0 – 4.5 N.m) và bu-lông M4 cho thân con trượt (khoảng 4.0 – 4.5 N.m) theo thứ tự chéo đều đối xứng.
• Bơm mỡ bôi trơn định kỳ: Sử dụng mỡ bôi trơn chuyên dụng chịu cực áp (gốc Lithium EP). Bơm mỡ định kỳ qua đầu núm M4 sau mỗi 100 km hành trình hoặc 3 – 6 tháng một lần tùy cường độ vận hành của máy.

9. Câu hỏi thường gặp (FAQ) & Cam kết chất lượng dịch vụ

1. Điểm khác biệt giữa con trượt vuông MSB15S và con trượt MSA15S là gì?
Trả lời: Cả 2 model đều lắp trên ray rộng 15 mm. Điểm khác nhau căn bản: dòng MSB15S là dòng thân lùn có chiều cao lắp ghép H = 24 mm (thấp hơn 4 mm so với MSA15S có H = 28 mm), thanh ray MSB15R có chiều cao 12.5 mm (so với 15 mm của MSA15R). MSB15S chuyên dụng cho máy cần hạ thấp trọng tâm để tăng tốc độ di chuyển và giảm quán tính dao động.

2. Sự khác biệt kỹ thuật giữa MSB15S (bản thường) và MSB15TS (bản ngắn)?
Trả lời: MSB15S có chiều dài khối trượt L = 57.2 mm, 4 lỗ bắt bu-lông, tải tĩnh C0 = 16.9 kN. Trong khi đó, MSB15TS là bản thân ngắn L = 40.2 mm, 2 lỗ bắt bu-lông, tải tĩnh C0 = 9.6 kN, trọng lượng siêu nhẹ 0.09 kg, chuyên dùng cho các cơ cấu trượt hành trình ngắn hoặc cụm trượt phụ trợ.

3. METROFA có hỗ trợ chia cắt thanh ray MSB15R theo kích thước thiết kế không?
Trả lời: Có. METROFA trang bị máy cắt đĩa mài chuyên dụng làm mát tuần hoàn, hỗ trợ cắt chuẩn xác thanh ray MSB15R theo đúng chiều dài hành trình yêu cầu của bản vẽ thiết kế máy, gia công vát mép đầu ray tiêu chuẩn và giao hàng hỏa tốc toàn quốc.

4. Chính sách bảo hành và cam kết chất lượng sản phẩm tại METROFA?
Trả lời: Toàn bộ sản phẩm con trượt và ray trượt PMI do CÔNG TY CỔ PHẦN METROFA phân phối đều là hàng chính hãng 100%, bảo hành tiêu chuẩn 6 tháng nếu có lỗi từ nhà sản xuất, đầy đủ hóa đơn chứng từ hợp lệ và dịch vụ hỗ trợ kỹ thuật chuyên sâu trên phạm vi toàn quốc.
