Con trượt MSR30E / MSR30LE PMI

1. Giới thiệu tổng quan con trượt con lăn mặt bích MSR30E và MSR30LE PMI

Con trượt MSR30E và MSR30LE là dòng linh kiện dẫn hướng tuyến tính dạng con lăn chịu siêu tải trọng (Roller Heavy Load Type Linear Guideway – MSR Series) được nghiên cứu chế tạo bởi thương hiệu công nghiệp hàng đầu thế giới PMI (Precision Motion Industries, Inc. – Đài Loan). Điểm cải tiến mang tính đột phá của dòng MSR Series so với các dòng con trượt bi cầu truyền thống nằm ở việc thay thế toàn bộ viên bi tròn bằng hệ thống con lăn trụ hình đũa (Cylindrical Rollers). Nhờ chuyển đổi từ tiếp xúc điểm (Point contact) sang tiếp xúc đường thẳng (Line contact), MSR30E và MSR30LE đạt độ cứng vững vượt bậc và khả năng chịu tải trọng cực đại, chuyên dụng cho các cỗ máy công nghiệp hạng nặng đòi hỏi độ chính xác gia công khắt khe nhất.

Hệ thống con lăn trụ trong con trượt MSR30E/LE được bố trí theo góc tiếp xúc 45 độ đối xứng cân bằng hoàn hảo, cho phép chịu tải trọng tương đương đồng đều trên cả 4 hướng: hướng nén thẳng đứng, hướng nâng kéo ngược và hai hướng tải trọng xô ngang bên hông. Kết cấu này giúp giảm thiểu biến dạng đàn hồi tới mức thấp nhất khi hệ thống phải chịu phản lực gia công va đập lớn, mang lại độ ổn định cơ học bền bỉ gấp nhiều lần so với các dòng bi trượt thông thường.

Tại METROFA, chúng tôi tự hào là đơn vị phân phối công nghiệp uy tín, cung cấp chính hãng Con trượt MSR30E, MSR30LE PMI Đài Loan cùng đồng bộ thanh ray dẫn hướng MSR30R nguyên cây dài tới 4000 mm hoặc hỗ trợ chia cắt chuẩn xác theo bản vẽ cơ khí chế tạo máy. Sản phẩm luôn sẵn kho với số lượng lớn, quy trình kiểm định chất lượng kỹ thuật nghiêm ngặt, chính sách bảo hành chính hãng và hỗ trợ giao hàng hỏa tốc trên toàn quốc.

2. Bảng thông số kỹ thuật kích thước chi tiết MSR30E & MSR30LE PMI

Dòng con trượt mặt bích PMI MSR30 được thiết kế theo 2 phiên bản chiều dài khối trượt tiêu chuẩn công nghiệp: MSR30E (Khối trượt mặt bích thân tiêu chuẩn – Heavy Load) và MSR30LE (Khối trượt mặt bích thân siêu dài – Ultra Heavy Load). Dưới đây là bảng thông số hình học chi tiết được trích xuất chính xác 100% từ Catalog kỹ thuật chính hãng PMI:

Thông số kích thước thanh ray con lăn tiêu chuẩn MSR30R / MSR30T:

• Bề rộng mặt ray (WR / W1): 28 mm
• Chiều cao thân ray (HR / H1): 27.5 mm
• Bước khoảng cách tâm lỗ bắt ray (P): 40 mm
• Khoảng cách từ mép cắt đến tâm lỗ đầu tiên (E std.): 20 mm
• Quy cách lỗ bắt bu-lông trên thanh ray (D × h × d): 14 × 12 × 9 mm (sử dụng bu-lông M8 chìm chất lượng cao)
• Trọng lượng thanh ray dẫn hướng: 5.0 kg/m
• Chiều dài thanh ray đơn tối đa: 4000 mm (hỗ trợ ghép ray vô tận cho hành trình siêu dài)

3. Tải trọng định mức & Khả năng chịu mô-men xoắn siêu cường

Nhờ cơ cấu con lăn đũa tiếp xúc đường, khả năng chịu tải trọng và kháng mô-men uốn của MSR30E/LE đạt thông số vô cùng ấn tượng, mang lại độ ổn định vững chắc cho các trục máy gia công cắt gọt kim loại:

Ý nghĩa các thông số mô-men chịu lực:

• MR (Rolling moment): Khả năng chống xoắn và lật ngang quanh trục ray dọc. Bản bích rộng W=90 mm kết hợp ray rộng 28 mm mang lại khả năng chống lật cực kỳ vững chắc.
• MP (Pitching moment): Khả năng chống uốn lật theo phương dọc trước – sau. Phiên bản thân siêu dài MSR30LE đạt MP tĩnh lên tới 1.96 kN.m (tăng gần 80% so với bản tiêu chuẩn MSR30E), giúp triệt tiêu rung giật khi đầu trục máy vươn xa chịu lực cắt lớn.
• MY (Yawing moment): Khả năng chống xoay lắc ngang quanh trục đứng, duy trì chuyển động tịnh tiến thẳng tuyệt đối trên suốt toàn bộ hành trình.

4. Cấu tạo cơ khí & Bản vẽ kỹ thuật con trượt mặt bích MSR30 PMI

Con trượt MSR30E / MSR30LE được chế tạo trên dây chuyền công nghệ tôi cứng và mài siêu chính xác của PMI Đài Loan:

• Con lăn trụ chịu lực (Roller): Các con lăn đũa làm bằng thép chịu lực cao cấp, tôi thấm cacbon đạt độ cứng trên 60 HRC, chịu áp lực tiếp xúc cao mà không lo hiện tượng mỏi bề mặt.
• Mặt bích ren kết hợp linh hoạt: Mặt bích thiết kế 4 lỗ ren M10 và bậc lỗ M8, cho phép thợ máy và kỹ sư tùy chọn bắt bu-lông cố định từ phía trên xuống hoặc từ dưới gầm mặt bàn máy lên cực kỳ tiện lợi.
• Hệ thống phớt chắn bụi cao cấp (Dust Proof): Trang bị phớt làm kín hai đầu (End Seal), phớt làm kín mặt đáy (Bottom Seal) và phớt bên trong (Inner Seal), ngăn chặn triệt để mạt phoi sắt, bụi đá và dung dịch tưới nguội xâm nhập vào lòng con lăn.
• Đường cấp dầu mỡ tự động: Đầu vú tra mỡ tiêu chuẩn ren M6 (G-M6) bố trí ở đầu khối trượt, hỗ trợ đấu nối ống bôi trơn dưỡng mỡ tự động định kỳ vào hệ thống PLC của máy.

Hình ảnh thực tế con trượt con lăn mặt bích dòng MSR PMI Đài Loan

Con trượt vuông mặt bích MSR30ESSF1H PMI bề mặt gia công chính xác, tích hợp phớt kín SS và cấp tiền tải F1

Sơ đồ cấu tạo hệ thống tuần hoàn con lăn đũa chịu tải nặng con trượt MSR30 PMI

Sơ đồ hướng dẫn tra cứu ký hiệu và quy cách đặt hàng dòng con trượt MSR PMI

Bản vẽ kỹ thuật và kích thước mặt cắt thanh ray dẫn hướng MSR30R PMI

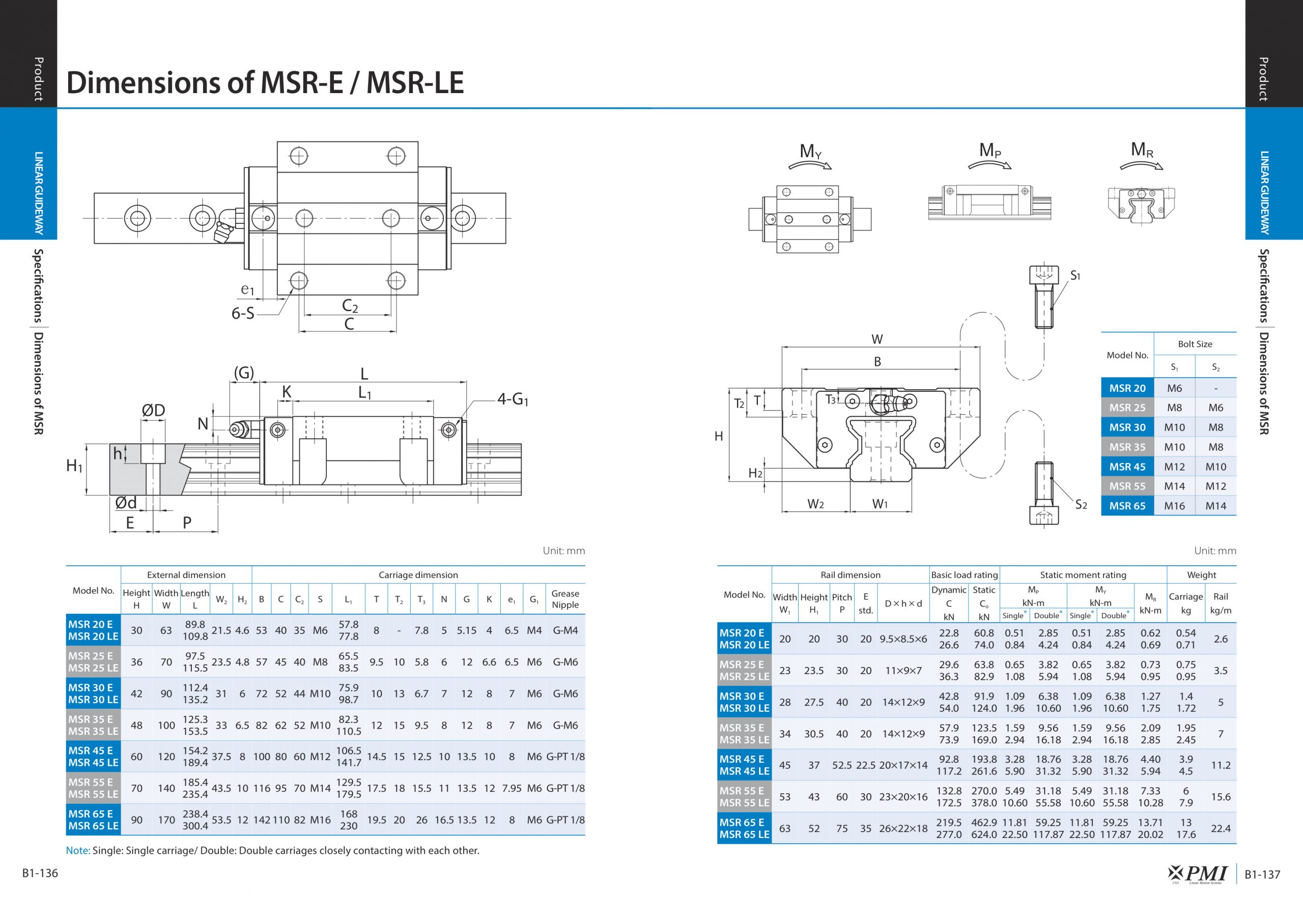

Bảng tra cứu kích thước hình học và tải trọng con trượt con lăn mặt bích PMI MSR-E / MSR-LE chính hãng độ nét cao

📥 TẢI CATALOG CHI TIẾT CON TRƯỢT PMI (PDF) CHÍNH HÃNG TẠI ĐÂY

5. So sánh mã tương đương kỹ thuật và các phân khúc con lăn

Do con trượt PMI dòng MSR30E/LE sử dụng kết cấu con lăn trụ chịu tải siêu nặng, việc chọn lựa thay thế tương đương đòi hỏi đối chiếu chính xác giữa các dòng con lăn (Roller Guide) của các hãng tên tuổi hoặc so sánh với dòng bi cầu MSA30:

6. Ưu điểm vượt trội của con trượt con lăn MSR30E & MSR30LE PMI

• Độ cứng vững tiếp xúc đường (Line Contact): Diện tích tiếp xúc lớn giữa con lăn và rãnh trượt giúp triệt tiêu biến dạng đàn hồi, tăng độ cứng vững lên gấp hơn 2 lần so với rãnh bi cầu cùng cỡ.
• Tải trọng cực đại lên tới 124 kN: Phiên bản MSR30LE chịu tải tĩnh hơn 12.6 tấn, chịu đựng an toàn các lực cắt gọt phá thô cực nặng và lực va đập dập uốn công nghiệp.
• Tuổi thọ vận hành bền bỉ: Nhờ hệ thống phân bố tải đồng đều 45 độ và tích hợp phụ kiện làm kín toàn diện, con trượt duy trì độ bền và độ mượt kéo dài trên 10 – 20 năm khi được tra mỡ đúng kỹ thuật.
• Độ chính xác cao & Triệt tiêu rung động: Cung cấp các cấp chính xác H, P cùng các cấp tiền tải F0, F1 giúp triệt tiêu hoàn toàn khe hở cơ khí, chống hiện tượng rung rè lưỡi dao khi gia công bề mặt chi tiết cơ khí tinh xảo.

7. Ứng dụng thực tế của con trượt con lăn MSR30E & MSR30LE

• Trung tâm gia công phay CNC kim loại nặng: Dẫn hướng trục X, Y, Z trên các dòng máy phay đứng, phay giường, máy tiện CNC gia công chi tiết thép tôi cứng.
• Máy xẻ đá, cưa đá Granite & Cắt gọt phi kim: Chịu đựng bụi đá nồng độ cao và phản lực rung chấn mạnh trong ngành chế tác đá tự nhiên.
• Máy mài phẳng & Máy mài tròn chính xác cao: Yêu cầu độ rung động thấp nhất và độ biến dạng đàn hồi tối thiểu để đạt độ bóng bề mặt gương cho phôi gia công.
• Robot công nghiệp & Dây chuyền sản xuất tự động: Dẫn hướng cánh tay bốc xếp tải trọng nặng trong nhà máy sản xuất gạch nung, luyện kim và khuôn mẫu.

8. Hướng dẫn lắp đặt & Quy trình bảo dưỡng định kỳ

• Làm sạch và kiểm tra đế gá: Vệ sinh sạch sẽ dầu chống gỉ, kiểm tra độ phẳng và khử hoàn toàn ba via trên bề mặt đế máy và thanh ray MSR30R trước khi siết bu-lông.
• Siết bu-lông đúng lực siết tiêu chuẩn: Dùng cần xiết lực siết bu-lông M8 cho thanh ray (lực xiết khoảng 30 – 32 N.m) và bu-lông M10 cho mặt bích con trượt theo thứ tự đối xứng từ giữa ra hai đầu.
• Chế độ bôi trơn định kỳ: Sử dụng mỡ bôi trơn chuyên dụng chịu áp suất cao (EP Grease gốc Lithium). Bơm mỡ định kỳ qua đầu vú M6 sau mỗi 100 km hành trình hoặc 3 – 6 tháng một lần tùy cường độ vận hành máy.

9. Câu hỏi thường gặp (FAQ) & Cam kết chất lượng dịch vụ

1. Điểm khác biệt mấu chốt giữa con trượt MSR30 và MSA30 PMI là gì?
Trả lời: Dòng MSA30 sử dụng các hạt bi tròn (Ball Guideway), thích hợp cho các ứng dụng tự động hóa thông thường với tốc độ cao. Trong khi đó, dòng MSR30 sử dụng các con lăn trụ hình đũa (Roller Guideway), diện tích tiếp xúc dạng đường thẳng giúp độ cứng vững tăng gấp 2 lần và tải trọng định mức cao hơn khoảng 1.5 lần, chuyên dụng cho máy công cụ nặng cần chống rung rơ và chịu lực va đập lớn.

2. Kích thước hình học của con trượt MSR30E và MSR30LE có lắp vừa nhau không?
Trả lời: Cả hai model MSR30E và MSR30LE đều có cùng chiều cao H = 42 mm, bề rộng bích W = 90 mm, khoảng cách tâm lỗ bích 72 x 52 mm và cùng lắp chung trên thanh ray MSR30R (rộng 28 mm, cao 27.5 mm). Điểm khác nhau duy nhất là chiều dài khối trượt L: MSR30E dài 112.4 mm (tải tĩnh 91.9 kN), còn MSR30LE dài 135.2 mm (tải tĩnh 124 kN).

3. Ký hiệu MSR30ESSF1H trên thân con trượt có ý nghĩa kỹ thuật gì?
Trả lời: Ký hiệu trên bao gồm: MSR30E (Con trượt mặt bích size 30), SS (Trang bị phớt chắn bụi 2 đầu kèm phớt đáy cao cấp), F1 (Cấp độ tiền tải nặng Heavy Preload 0.07~0.09C giúp triệt tiêu hoàn toàn khe hở cơ học), H (Cấp độ chính xác cao High Grade).

4. METROFA có cung cấp đầy đủ hóa đơn chứng từ và hỗ trợ cắt ray lẻ không?
Trả lời: CÔNG TY CỔ PHẦN METROFA cam kết 100% hàng PMI nhập khẩu chính hãng, đầy đủ hóa đơn chứng từ hợp lệ cho các dự án và nhà máy. METROFA có máy cắt ray chuyên dụng hỗ trợ chia cắt thanh ray MSR30R theo đúng chiều dài hành trình máy yêu cầu, vát mép gia công chuẩn xác và giao hàng hỏa tốc toàn quốc.
