Vít me bi CNC SFU1610

Vít me bi SFU1610 là dòng vít me bi có đường kính trục 16 mm, bước vít 10 mm, được sử dụng cho các cơ cấu truyền động tuyến tính cần tốc độ di chuyển nhanh, vận hành ổn định và hiệu suất truyền động cao.

So với SFU1605, SFU1610 có cùng đường kính trục nhưng bước vít lớn hơn. Với cùng tốc độ quay của động cơ, SFU1610 tạo ra hành trình tuyến tính gấp 2 lần SFU1605, do đó đặc biệt phù hợp với các máy CNC và hệ thống tự động hóa cần rút ngắn thời gian di chuyển giữa các vị trí.

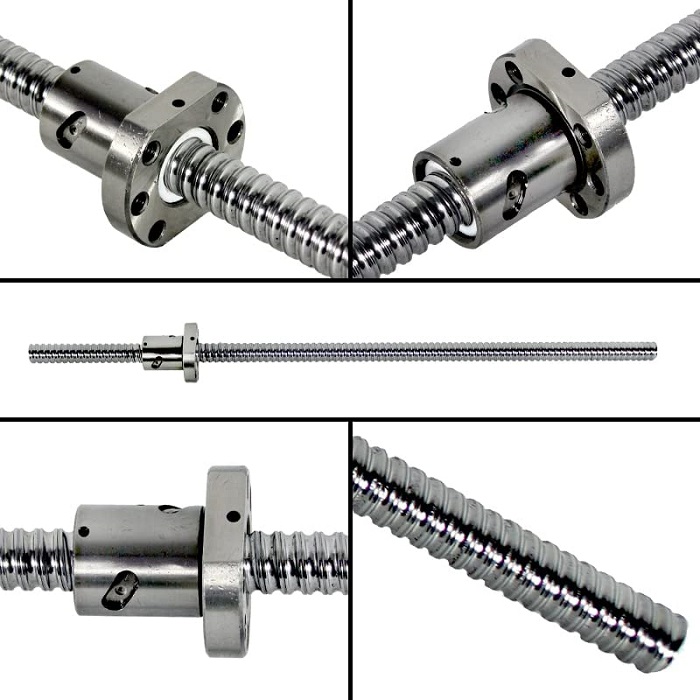

Hình ảnh vít me bi CNC SFU1610

Thông số kỹ thuật:

Ưu điểm nổi bật của SFU1610:

Tốc độ dịch chuyển cao

Đây là ưu điểm quan trọng nhất của SFU1610.

Với 10 mm hành trình cho mỗi vòng quay, động cơ quay 1.000 vòng/phút về mặt lý thuyết có thể tạo tốc độ tuyến tính khoảng 10.000 mm/phút, trước khi xét đến giới hạn tốc độ, gia tốc, độ ổn định của trục và điều kiện vận hành thực tế.

Tối ưu cho cơ cấu chạy nhanh

SFU1610 phù hợp với các cơ cấu cần di chuyển quãng đường tương đối lớn trong thời gian ngắn, chẳng hạn:

• Trục X/Y máy CNC
• Máy khắc CNC
• Máy laser
• Máy tự động hóa
• Cơ cấu Pick & Place
• Robot tuyến tính
• Bàn trượt tự động
• Máy gia công tốc độ cao

Chuyển động mượt

Hệ thống viên bi tuần hoàn giúp giảm ma sát giữa trục vít và đai ốc, tạo chuyển động tuyến tính ổn định và phù hợp với các hệ thống cần chuyển động liên tục.

Tiết kiệm thời gian chu kỳ

Với cùng một động cơ và cùng tốc độ quay, SFU1610 có thể đưa cơ cấu đi xa hơn trong mỗi vòng quay so với SFU1605.

SFU1605: 5 mm/vòng
SFU1610: 10 mm/vòng

→ SFU1610 cho hành trình gấp 2 lần mỗi vòng quay.

SFU1610 phù hợp với trường hợp nào?

SFU1610 nên được ưu tiên khi hệ thống yêu cầu:

Tốc độ cao → hành trình lớn → thời gian di chuyển ngắn.

Ngược lại, nếu hệ thống ưu tiên khả năng phân giải chuyển động cao hơn ở cùng độ phân giải động cơ, SFU1605 có thể phù hợp hơn. Bước vít lớn hơn cũng làm giảm lợi thế cơ học so với bước nhỏ, vì vậy cần kiểm tra mô-men động cơ, tải và yêu cầu định vị trước khi lựa chọn.

Quy cách cung cấp

METROFA cung cấp vít me bi SFU1610 với nhiều lựa chọn chiều dài và phương án gia công đầu trục.

Có thể đặt theo:

• SFU1610-300
• SFU1610-400
• SFU1610-500
• SFU1610-600
• SFU1610-800
• SFU1610-1000
• Hoặc chiều dài theo yêu cầu.

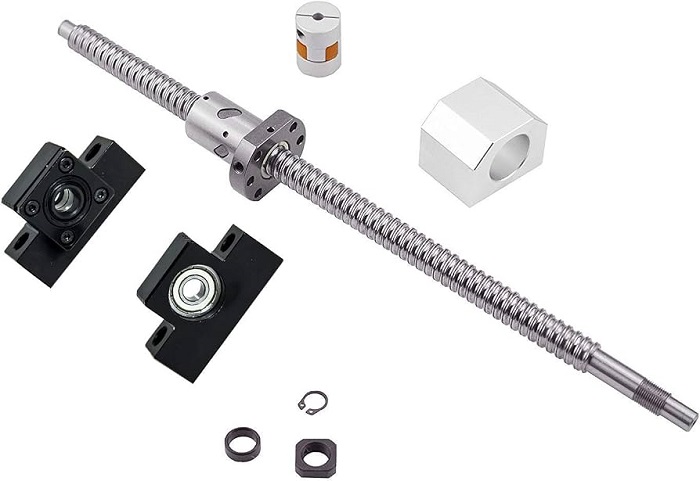

Phần đầu trục có thể gia công để lắp:

Khớp nối động cơ | Gối đỡ BK/BF | Ổ bi | Pulley | Bánh răng

Các loại vít me SFU1610 trên thị trường cũng thường được cung cấp với chiều dài và phần đầu trục gia công theo yêu cầu của hệ thống.

Ứng dụng của vít me bi SFU1610

SFU1610 được sử dụng rộng rãi trong:

• Máy CNC
• Máy khắc CNC
• Máy laser
• Máy cắt
• Máy tự động hóa
• Robot công nghiệp
• Cơ cấu truyền động tuyến tính
• Máy Pick & Place
• Thiết bị điện tử
• Máy gia công tốc độ cao
• Các hệ thống cần định vị và di chuyển nhanh

Lựa chọn SFU1610 cho hệ thống CNC

Khi lựa chọn SFU1610, không nên chỉ căn cứ vào chiều dài trục. Cần xác định đồng thời:

Đường kính → bước vít → chiều dài → tải trọng → tốc độ quay → cấp chính xác → kiểu đai ốc → kiểu gia công đầu trục.

Đặc biệt, SFU1605 và SFU1610 không nên thay thế cho nhau chỉ dựa trên đường kính 16 mm, vì bước vít khác nhau sẽ làm thay đổi tốc độ tuyến tính, mô-men yêu cầu và độ phân giải chuyển động của hệ thống.

Vít me bi SFU1610 – Ø16 mm × Lead 10 mm

Giải pháp truyền động tuyến tính cho CNC và tự động hóa, ưu tiên tốc độ, độ ổn định và khả năng di chuyển nhanh.

Liên hệ METROFA để được tư vấn model, chiều dài và gia công đầu trục theo bản vẽ máy.
